 Vier-Rad-Achsmesscomputer für Pkw mit 3D³-Technik unter Windows® |
|
|
|
August 2004 |
|
| |

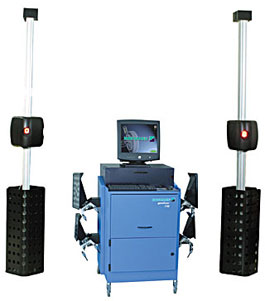

geoliner® 770 - Achsvermessung ohne KompromisseVier-Rad-Achsmesscomputer für Pkw mit 3D³-Technik unter Windows® |
|
| Einzigartig beim geoliner 770 3D³ ist der Verzicht auf eine starre Verbindung der Mess-Kameras! |
Bislang galt der Kameraträger als unverzichtbares Bauteil und stand einer sogenannten Durchfahrlösung, wie sie etwa bei Prüfstraßen oder am Fertigungsband benötigt werden, im Weg.
Drei selbst synchronisierende Kameras sind die Lösung für diesen Anwendungsbereich.
Durch den Wegfall des Querträgers und dem gleichzeitigen Wegfall des Kameralifts öffnen sich für den geoliner 770 3D³ völlig neue Einsatzgebiete.
Zwei Aluminium Kletterprofile, rechts und links des Arbeitsplatzes am Boden fixiert, bilden das System, an dem sich die 3 Kameras automatisch bewegen. Während eine Kamera permanent die zweite Kamera beobachtet (virtueller Kameraträger) und kleinste Abweichungen in der Arbeitshöhe sofort korrigiert, beobachten die beiden Messkameras die Reflektoren am Fahrzeug.
Bewegt sich das Fahrzeug (auf der Hebebühne) nach oben oder unten, bewegen sich die Kameras mit dem Fahrzeug, so dass zu jeder Zeit und auf jeder Arbeitshöhe Live-Messwerte am Bildschirm angezeigt werden können. |
  |
| 3-Dimensionale Darstellung |
 |
EZTrack Kundendatenbank
Einfache Suchfunktionen (MS Access Format) von Fahrzeugen und/oder der Vermessung z.B. über Name, Auto- bzw. Fahrzeugnummer. |
 |
Hersteller-Infoseite
Wichtige Herstellerinformationen zur Mess- und Einstellunterstützung werden durch einfaches Anklicken der „i“-Taste angezeigt. |
 |
Messwerterfassung
Die gesamte Messwerterfassung erfolgt direkt über die Lenkradbewegung links /rechts. |
 |
3-D Gesamtanzeige
In übersichtlicher 3 dimensionaler Grafik werden alle gemessenen Fahrwerksdaten des Fahrzeugs dargestellt. |
 |
Messwertübersicht
Mit allen Werten der Vorder- und Hinterachse im Soll-Istwert-Vergleich zur Analyse des Fahrwerks. |
 |
Animations-Einstellhilfe
Durch bildgrafische Animation dargestellte fahrzeugspezifische Einstellpunkte mit Hinweisen zur Einstellung, zu Ersatzteilen und zum Einsatz von Sonderwerkzeugen. |
 |
Messwertanzeige
In übersichtlicher und farblicher Darstellung im Soll-Istwert-Vergleich, zur Einstellung der gewählten Achse. |
 |
Zoomeffekt
Zur Einstellung der einzelnen Parameter, auch über größere Entfernungen zum Monitor. |
|
|
|
