Austausch und Reparaturen an Common-Rail-Systemen und deren Baugruppen gestalten sich schwierig und zeitaufwendig. Darüberhinaus stellt der oftmals auf Verdacht oder wegen Verschmutzung durchgeführte Austausch einzelner Einspritzdüsen eine sehr teure Lösung für Ihren Kunden dar.

Die Fahrzeugsteuergeräte liefern Ihre Diagnosemeldungen häufig nur auf der Basis der Rail-Druck-Sensoren. Dies ist nicht immer die Ursache der Motorprobleme.

Mit dem CR - TEST Gold ist der Anwender in der Lage folgende Baugruppen zu testen:

Tests in eingebautem Zustand:

• RDC-Raildrucksensor
• Einspritzdüsen Common-Rail von Bosch
• Einspritzdüsen Common-Rail von Delphi
• Dichtetest der Einspritzpumpe
• Hochdruckkreisprüfung
• Stellglieddiagnose der Einspritzdüse mit variabler Frequenz
• Leckölrücklaufmessung einzelner Einspritzdüsen
• Leckölrücklaufmessung unter erhöhtem Druck
• Druckregelventil
• Rückströmdrossel

Tests in ausgebautem Zustand:

• Einspritzdüsen Common-Rail von Bosch
• Einspritzdüsen Common-Rail von Delphi
• Stellglieddiagnose der Einspritzdüse mit variabler Frequenz
• Druckregelventil
• Rückströmdrossel

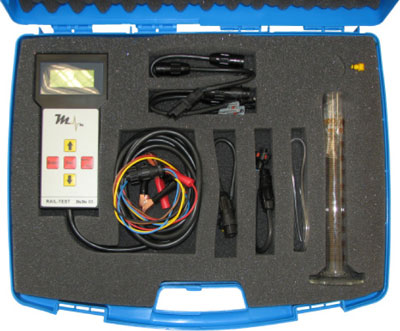

Lieferumfang:

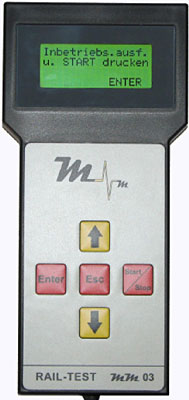

• Handterminal mit Bedienerführung
• Adapterkabel Bosch Raildrucksensor
• Adapterkabel Delphi Raildrucksensor
• Adapterkabel verschiedene Einspritzdüsen
• Messkuvette
• Anleitung

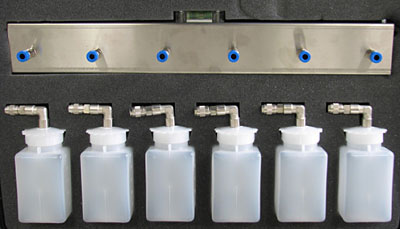

Rücklaufmengen-Mess-Set:

Mit dem Rücklaufmengen-Mess-Set kann der Bediener die Rücklaufmenge für alle Einspritzduesen gleichzeitig (bis zu 6-Zylinder pro Set) erfassen und darstellen. Dies ist bei Abweichungen vor allem dann aussagekräftig wenn grössere Diskrepanzen zwischen den einzelnen Mengen auftreten. Zusätzlich ist eine Auswertung auf den ersten Blick schneller möglich. weil alle Füllstände nebeneinander dargestellt sind.

Die Aufhängevorrichtung ist mit einer Wasserwaage ausgestattet, um die Vergleichbarkeit der aufgefangen Mengen zu gewährleisten.

Die Verwendung zusammen mit CR-Test-Gold erlaubt die schnellere Erkennung von Abweichungen.

Hochdruckpumpe 600 bar:

Die Hochdruckpumpe wird benötigt um, im ausgebauten Zustand die Dichtigkeit der Einspritzzdüse, die Höhe des Abspritzdruck´s die Schnarrprüfung durchzuführen.

Zusätzlich kann die Abstrahlbild der seitlich im Behälter einzubauenden Einspritzdüse bewertet werden.

Die Hochdruckpume ist auch abwärtskom- patibel und damit für alle arten von Dieseleinspritzdüsen verwendbar.
